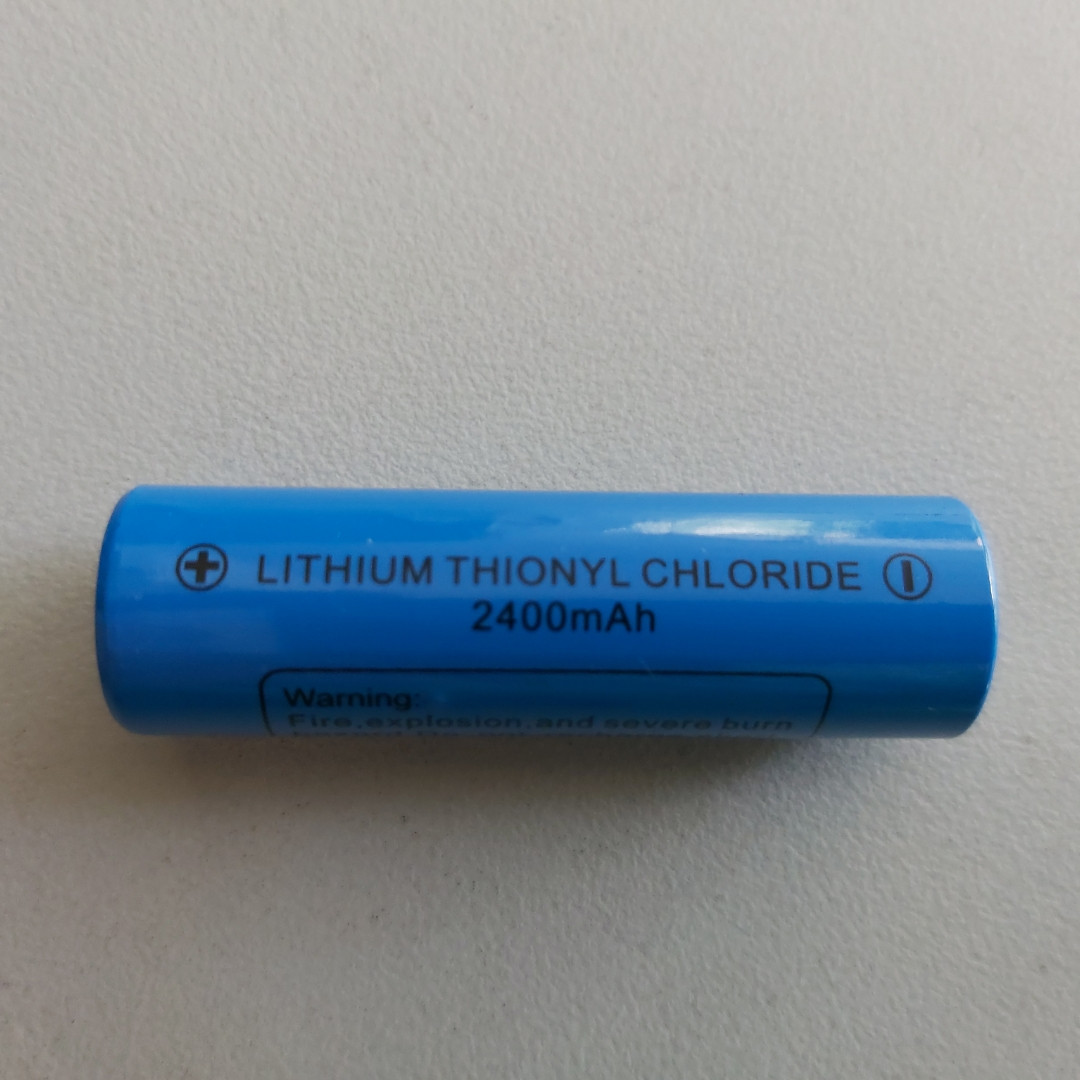

Литиевая батарейка 3.6 вольт АА размер..

Цилиндрические гальванические элементы литиевые на основе Li-SOCl2 (литий-тионилхлорида) серии LS предназначены для устройств с непрерывным потреблением тока до 130мА и выполнены в корпусе АА.
Емкость элемента 2250 мА/ч.
Ключевой особенностью источников питания является концентрическая конструкция электродов (бобинная), которая позволяет достичь максимальной нагрузочной способности активного вещества и выделения соответствующей энергии.
Элементы серии LS были специально разработаны для электроники с долгим сроком службы (от 3 до 15 лет), ток саморазряда < 1% в год.
Рабочая температура: -60   +100С.

Технические параметры

Типоразмер 316 (AA) Напряжение,В 3.6 Тип электролита литиевая

Техническая документация

LS14500 pdf, 111 КБ

Информация для справки.

Французская компания SAFT выпускает литиевые элементы, способные к разряду наибольшими токами среди малоемких литиевых элементов. Это цилиндрические элементы трех систем:

Li/SOСl2- серии LS, LST (ранее Т) и LSH;
Li/SO2 - серии LO и G;
Li/MnO2 - серия LM.

Эти элементы выпускаются уже в течение трех десятилетий, и их номенклатурный ряд постоянно расширяется. Расширяется и область их применения.

Элементы серий LS и LST, производимые во Франции и Англии соответственно, несколько различаются размерами и массой. Они подразделяются на две группы: элементы малые и большие. Существует две модификации каждого из источников тока этих серий: стандартные элементы и элементы повышенной емкости, которые имеют дополнительную букву С в конце наименования типа. Элементы стандартные обеспечивают более высокую емкость при средних токах и высокое напряжение разряда в широком диапазоне рабочих температур. Элементы повышенной емкости обеспечивают более долгий срок службы при малых токах.

Элементы обеспечивают удельную энергию до 450 Втч/кг и 1000 Втч/дм3. Стандартные элементы предназначены для эксплуатации в диапазоне температур от -60 до +85°С, герметичность гарантируется при разогреве до +110°С. Элементы повышенной емкости работоспособны при температуре только до +55°С. Саморазряд элементов - 1,4 % в год. Максимальный импульсный ток меняется в зависимости от параметров импульса (его продолжительности и частоты), температуры окружающей среды, условий хранения до момента использования и приемлемого для конкретного приложения уровня минимального разрядного напряжения. Для увеличения напряжения в начальный момент импульса может быть рекомендовано использование параллельно подключенного конденсатора.

В 2003 г. начался выпуск элемента типа LS 33600LM с низкими магнитными свойствами. Такие элементы необходимы для научного и океанографического оборудования, для сейсмического обследования, для морских спасательных буев и т. п. Номинальная емкость элемента -17 Ач, при токе 250 мА и 20°С он обеспечивает 0,5 Сн.

Элементы серии LSH принадлежат к электрохимической системе Li/SOСl2, как и описанные выше, но электроды вместе с сепаратором свернуты в виде рулона. Все элементы серии имеют аварийный вентиляционный клапан для сброса газа и снабжены предохранителем на 5 А. Эти элементы обеспечивают мощность до 100 Вт/кг или 220 Вт/дм? . Саморазряд - 2 % в год. Разрядные характеристики аналогичны характеристикам элементов серии LS, но с увеличением тока их рабочее напряжение и емкость уменьшаются в большей степени. Диапазон рабочих температур: от -60 до +85°С, температура хранения - до + 100°С кратковременно, герметичность гарантируется при температуре до +110°С. Основные характеристики элементов серии LSH представлены в табл. 2.19.



Таблица 2.19. Литиевые элементы SAFT серии LSH

Напряжение разомкнутой цепи – 3,67 В. Номинальное напряжение – 3,6 В.

П р и м е ч а н и е. Емкость, снимаемая при максимальном токе, ~0,5Сн

Компания SAFT выпускает также большую серию батарей из элементов серии LSH, которые используются для военной техники. Элементы серий LO и G (производства США и Англии соответственно) с рулонными электродами принадлежат электрохимической системе Li/ SO2. Элементы выполнены в виде цилиндра с проволочными выводами с обоих торцов и снабжены аварийным вентиляционным клапаном.

Они обеспечивают до 300 Втч/кг и 500 Втч/дм?. Работоспособны в диапазоне температур от -60 до +70°С. Разгерметизация - при температуре выше 95°С. Разрядная кривая элементов - плоская и при больших плотностях тока, и при отрицательной температуре.

Элементы выпускаются в двух модификациях: стандартные (SX) и с повышенной емкостью при импульсном токе (SHX).

Выпускаются и батареи разного напряжения из этих элементов (емкость от 0,86 до 15 Ач), главным образом для военной радиосвязи и других специальных приложений.

Диапазон рабочих температур для дисковых элементов - от -20 до +60°С, для рулонных -от -40 до +70°С.

Выпускается также два типа батарей для военной радиосвязи: тип ВА 5368/U (из 4 элементов LM 22150) и тип ВА 5372/U (из 2 элементов LM 17130) емкостью 1,0 и 0,5 Ач соответственно.
